GF電導率/電阻率電極的安裝
I. 浸沒式安裝
帶2850電子變送組件的2819系列、2839系列電極。
? 帶2850電子變送組件的電極情況如下
圖所示。
? 安裝支架、電纜保護管與延長管需要
用戶自備。
2819系列中各電極的安裝方法非常
相似。電極螺紋為3/4” MNPT，安裝
在帶3/4” FNPT螺紋的安裝件上(用戶
自備)
安裝提示
? 在開口容器里，電極
安裝在靜水井里，以
防止電極俘獲氣泡

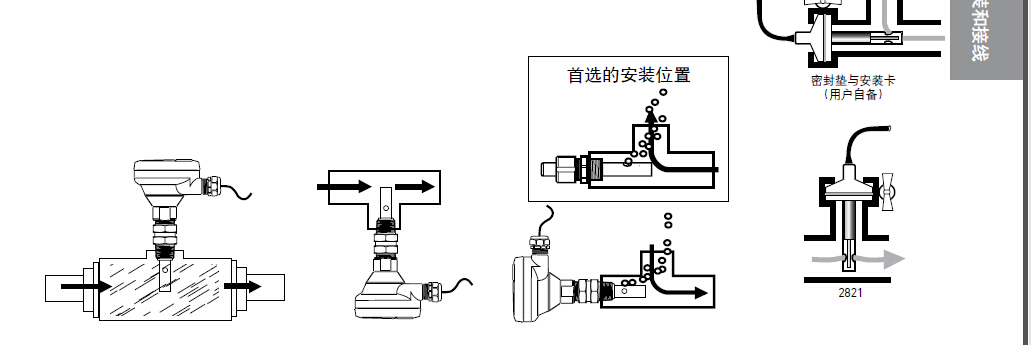

II. 在線式安裝
? 電導率/電阻率電極可以安裝在帶有標
準3/4” NPT或ISO 7-R 3/4螺紋的安裝件
上。
? 對于在線式安裝，的安裝方向是
能夠讓水直接進入到電極中。這樣可
以避免電極俘獲氣泡，電極能接觸到
連續不斷的水樣
? 如果電極是豎直安裝在三通上，請注
意保持電極上的流道孔不要凹陷在三
通中。倒置安裝會避免俘獲氣泡。
? 大尺寸的三通或流通池對于在線式安
裝很有幫助。
? 少要上緊四圈螺紋才能保證滿足產
品的承壓等級參數。
衛生級連接方式
? 2819、2820、2821三
種衛生型電極所配的
衛生型安裝件分別為
1”，11/2”與2”。
